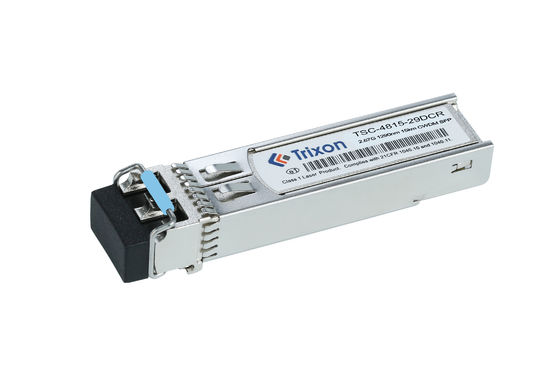

Cet émetteur-récepteur OC-48/STM-16 SFP CWDM est conçu pour un débit de données de 1,25 Gbps et est basé sur une interface à connecteur double LC pour la transmission de fibres SMF duplex.Il s'agit d'un produit à haute performance et rentable qui prend en charge la fonction DDMI (Digital Diagnostic Monitoring Interface)Avec le support d'une seule alimentation +3,3V, l'émetteur-récepteur optique est conforme aux normes IEEE 802.3z 1000BASE-SX et SFF-8472 et prend en charge les longueurs d'onde CWDM 1310nm et 1550nm.
Cet appareil est conçu pour répondre aux exigences des applications à haute densité et à haut nombre de ports dans le centre de données, le noyau d'entreprise et la couche d'agrégation, ainsi que l'accès à la région métropolitaine.Et sa taille compacte et sa faible consommation d'énergie en font une solution idéale pour les systèmes basés sur SFP.
| Nom du produit | L'émetteur-récepteur OC-48/STM-16 SFP CWDM |
|---|---|
| Conformité | Conforme à la spécification MSA SFP SFF-8472 |
| Laser | CWDM |
| Distance | 15 kilomètres |
| Type de connecteur | Interface du connecteur LC duplex |
| Type de fibre | FSM |
| Taux de données | Taux de transmission de données jusqu'à 2,5 Gbps |
| à prise électrique | Coupe à chaud |
| DDMI | Je suis désolé. |
| Plage de température | -5°C à +70°C |
(15Km) Les
| Paramètre | Le symbole | - Je vous en prie. | - Je sais. | Je suis désolé. | Unité | Nom de l'entreprise | ||
| Émetteur | ||||||||
| Longueur d'onde centrale | Lc | λc-7.5 | Lc | λc + 7.5 | Nm | |||
| Largeur spectrale*Nou4 | ∆λ | 1 | Nm | DFB-LD | ||||
| Puissance de sortie moyenne | PÀ l'extérieur | - 5 | 0 | dBm | ||||
| Taux d'extinction | Urgence | 8.2 | dB | |||||
| Puissance moyenne de l'émetteur OFF | PÉteint | - 45 ans. | dBm | |||||
| Sortie œil optique | Conforme aux masques oculaires STM-16/OC-48 lorsqu'ils sont filtrés | |||||||
| Récepteur | ||||||||
| Longueur d'onde centrale | Lc | 1200 | 1600 | Nm | ||||
| Sensitivité*Nou5 | PDans | - 18 ans. | dBm | |||||
| Surcharge du récepteur | Surcharge | 0 | dBm | |||||
| Perte de retour optique | 12 | dB | ||||||
| Les actifs détenus | Lose | - 35 ans. | dBm | |||||
| Dépôt de garantie | Résultats | - 25 ans | dBm | |||||
| L' hystérésis de LOS | 0.5 | 4 | dB | |||||
L'émetteur-récepteur est principalement utilisé dans les réseaux de communication optique qui nécessitent un débit de données de 2,5 Gbps.
Il est adapté aux applications basées sur les normes de communication OC-48 (Optical Carrier 48) et STM-16 (Synchronous Transport Module 16).
L'émetteur-récepteur prend en charge la technologie CWDM (Gross Wavelength Division Multiplexing),qui permet de transmettre simultanément plusieurs signaux optiques sur une seule fibre en utilisant différentes longueurs d'onde.
Il peut être utilisé dans diverses applications réseau, y compris les télécommunications, les centres de données, les réseaux d'entreprise et les réseaux de métro / accès.
Débit de données: Les modules émetteurs-récepteurs peuvent être personnalisés pour prendre en charge différents débits de données en fonction des exigences du réseau.
Distance de transmission: la distance de transmission d'un module émetteur-récepteur peut être personnalisée pour répondre aux exigences spécifiques du réseau.g., quelques mètres), à portée moyenne (par exemple, jusqu'à 10 kilomètres) ou à longue portée (par exemple, jusqu'à 80 kilomètres ou plus).
Plage de température: la plage de température d'un module émetteur-récepteur peut être personnalisée pour assurer une performance optimale dans des conditions environnementales spécifiques.Cette personnalisation permet au module de fonctionner de manière fiable à des températures extrêmes, par exemple dans les environnements industriels ou extérieurs.
Interface de connecteur: Les modules émetteurs-récepteurs peuvent être personnalisés pour prendre en charge différents types d'interfaces de connecteurs, tels que les connecteurs LC, SC ou MPO.Le choix de l'interface du connecteur dépend de l'équipement réseau et de l'infrastructure de câblage spécifiques utilisés..
Protocoles et normes: Les modules émetteurs-récepteurs peuvent être personnalisés pour prendre en charge divers protocoles et normes, tels qu'Ethernet, Fibre Channel, SONET / SDH ou des normes spécifiques de l'industrie.
Longitudes d'onde: pour les modules utilisant des technologies de multiplexage par division de longueur d'onde (WDM),les options de personnalisation peuvent inclure des canaux ou des combinaisons de longueurs d'onde spécifiques pour prendre en charge des architectures ou des exigences réseau spécifiques;.
Facteur de forme: Les modules émetteurs-récepteurs sont disponibles en différents facteurs de forme, tels que SFP, SFP+, QSFP ou CFP.La personnalisation peut impliquer la sélection du facteur de forme approprié pour la compatibilité.
Nous offrons un support technique complet et un service pour nos produits de module émetteur-récepteur SFP.
Nous fournissons des informations détaillées sur les produits, des conseils techniques et des solutions pour aider les clients à faire le meilleur choix pour leurs besoins.
L'emballage et l'expédition du module émetteur-récepteur SFP nécessitent:
Fiche de référence Code du fichier: DS210006
