Ce module de récepteur SFP est un récepteur optique rentable et haute performance pour 10 km de liaisons SMF. Il est conforme à la spécification SFP de l'accord multi-source (MSA).Ce module est conçu pour les applications de ports à petit facteur de forme (SFP), et est conçu pour fonctionner avec une seule alimentation 3,3 V et une interface logique TTL. Ce module prend en charge la prise à chaud, et il a une plage de température de -40 °C ~ +85 °C.Il dispose également d'une interface de surveillance diagnostique numérique (DDMI), qui permet à l'utilisateur de surveiller les paramètres en temps réel de l'émetteur-récepteur, tels que la température, la tension, le courant de biais laser, de transmettre la puissance optique et de recevoir la puissance optique.Il est conçu pour les applications du module d'émetteur-récepteur optique LR (Long Range).
Paramètre | Valeur |
---|---|
Nom du produit | 1.25G GBE Transcepteur SFP bidirectionnel |
Type de connecteur | Interface de connecteur LC unique |
Type de fibre | FSM |
Longueur d'onde | 1550 nm/1310 nm |
Distance | 20 kilomètres |
Conformité | Conforme à la spécification MSA SFP |
Taux de données | Taux de transmission de données jusqu'à 1,25 Gbps |
Plage de température | -40°C à +85°C |
DDMI | Je suis désolé. |
Énergie | L'alimentation électrique à 3,3 V unique et l'interface logique TTL |
Paramètre | Le symbole | - Je vous en prie. | - Je sais. | Je suis désolé. | Unité | Nom de l'entreprise | |
Émetteur | |||||||
Longueur d'onde centrale | Lc | 1280 | 1310 | 1340 | Nm | Les données sont fournies par les autorités compétentes de l'État membre. | |
1510 | 1550 | 1580 | Nm | Le nombre de fois où les données sont utilisées | |||
Largeur spectrale*Nou4 | ∆λ | 4 | Nm | Le FP-LD | |||
1 | Nm | DFB-LD | |||||
Puissance de sortie moyenne | PÀ l'extérieur | - 9 | - 3 | dBm | |||
Taux d'extinction | Urgence | 10 | dB | ||||
Puissance moyenne de l'émetteur OFF | PÉteint | - 45 ans. | dBm | ||||
Sortie œil optique | Conforme au masque pour les yeux Telcordia GR-253-CORE et à l'EEE 802.3ah-2004 | ||||||
Récepteur | |||||||
Longueur d'onde centrale | Lc | 1510 | 1580 | Nm | Les données sont fournies par les autorités compétentes de l'État membre. | ||
1280 | 1340 | Nm | Le nombre de fois où les données sont utilisées | ||||
Sensitivité*Nou5 | PDans | - 22 ans. | dBm | ||||
Surcharge du récepteur | Surcharge | - 3 | dBm | ||||
Perte de retour optique | 12 | dB | |||||
Les actifs détenus | Lose | - 35 ans. | dBm | ||||
Dépôt de garantie | Résultats | - 25 ans | dBm | ||||
L' hystérésis de LOS | 0.5 | 4 | dB |

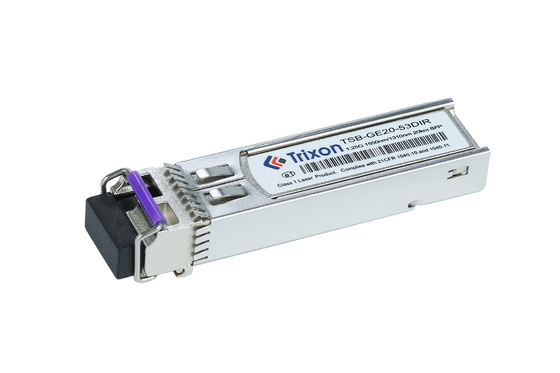

L'émetteur-récepteur TSB-GE20-53DIR convient aux réseaux de communication optique où une vitesse de transmission de 1,25 Gbps est suffisante.
La fonctionnalité BIDI (bi-directionnelle) permet une communication bidirectionnelle sur une seule fibre, en utilisant différentes longueurs d'onde pour transmettre et recevoir des signaux.Cela le rend approprié pour les applications où une seule fibre est disponible ou pour des déploiements rentables.
La distance de transmission de 20 kilomètres le rend approprié pour les réseaux de communication optique à portée moyenne, tels que les réseaux locaux (LAN), les réseaux métropolitains ou les réseaux de campus.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsCe sont des technologies d'accès à la fibre optique utilisées pour les services à large bande dans les environnements résidentiels et commerciaux.
La large plage de température de -40°C à +85°C rend cet émetteur-récepteur adapté au déploiement dans des conditions environnementales difficiles, telles que les environnements extérieurs ou industriels.
Débit de données: Les modules émetteurs-récepteurs peuvent être personnalisés pour prendre en charge différents débits de données en fonction des exigences spécifiques du réseau.ou des taux de données plus élevés.
Distance de transmission: la distance de transmission d'un module émetteur-récepteur peut être personnalisée pour répondre aux besoins spécifiques du réseau.ou des distances de longue portée.
Longueur d'onde: Les émetteurs-récepteurs peuvent être personnalisés pour fonctionner à des longueurs d'onde spécifiques, telles que 850 nm, 1310 nm ou 1550 nm, selon l'infrastructure et les exigences du réseau.
Plage de température: les modules émetteurs-récepteurs peuvent être personnalisés pour fonctionner dans des plages de température spécifiques afin d'assurer des performances optimales dans diverses conditions environnementales,comme les gammes de températures étendues ou les environnements industriels spécialisés.
Interface du connecteur: les options de personnalisation de l'interface du connecteur peuvent inclure divers types, tels que les connecteurs LC, SC ou MPO,en fonction de l'équipement réseau et de l'infrastructure de câblage spécifiques utilisés.
Prise en charge des protocoles: Les émetteurs-récepteurs peuvent être personnalisés pour prendre en charge différents protocoles et normes, tels que Ethernet, Fibre Channel, SONET / SDH ou des normes industrielles spécifiques.
Facteur de forme: les options de personnalisation peuvent inclure différents facteurs de forme, y compris SFP, SFP+, QSFP ou CFP, afin d'assurer la compatibilité avec l'équipement réseau utilisé.
Caractéristiques supplémentaires: en fonction des exigences spécifiques, les modules émetteurs-récepteurs peuvent être personnalisés avec des fonctionnalités supplémentaires telles que la surveillance du diagnostic numérique (DDM),qui fournit des capacités de surveillance et de diagnostic en temps réel.
Nous fournissons un soutien technique et des services pour le module SFP.
Nous offrons un service à la clientèle et une assistance technique 24 heures sur 24, 7 jours sur 7, par téléphone, e-mail et chat en ligne.
Nous offrons également une large gamme de services pour aider à l'installation, la maintenance et le dépannage.optimisation des performances, et résoudre tout problème matériel ou logiciel.
Nous offrons une couverture de garantie complète pour le module SFP Transceiver.
Le module émetteur-récepteur SFP doit être emballé dans un emballage de protection statique afin de minimiser le risque de dommages ESD (décharge électrostatique).Chaque module doit être emballé individuellement avec une protection ESD et l'emballage doit être étiqueté avec le numéro de pièce et d'autres informations pertinentes..
Pour l'expédition, le module émetteur-récepteur SFP doit être expédié dans une boîte en carton solide avec un rembourrage et une étiquette appropriés.
Fiche de référence Code du fichier: DS100033
