Ce module de récepteur SFP est un récepteur optique rentable et haute performance pour 10 km de liaisons SMF. Il est conforme à la spécification SFP de l'accord multi-source (MSA).Ce module est conçu pour les applications de ports à petit facteur de forme (SFP), et est conçu pour fonctionner avec une seule alimentation de 3,3 V et une interface logique TTL. Ce module prend en charge la prise à chaud, et il a une plage de température de -5 °C à +70 °C.Il dispose également d'une interface de surveillance diagnostique numérique (DDMI), qui permet à l'utilisateur de surveiller les paramètres en temps réel de l'émetteur-récepteur, tels que la température, la tension, le courant de biais laser, de transmettre la puissance optique et de recevoir la puissance optique.Il est conçu pour les applications du module d'émetteur-récepteur optique LR (Long Range).
Paramètre | Valeur |
---|---|
Nom du produit | 1.25G GBE Transcepteur SFP bidirectionnel |
Type de connecteur | Interface de connecteur LC unique |
Type de fibre | FSM |
Longueur d'onde | 1550 nm/1310 nm |
Distance | 20 kilomètres |
Conformité | Conforme à la spécification MSA SFP |
Taux de données | Taux de transmission de données jusqu'à 1,25 Gbps |
Plage de température | -5°C à +70°C |
DDMI | Je suis désolé. |
Énergie | L'alimentation électrique à 3,3 V unique et l'interface logique TTL |
(1310nm/1550nm,FP/DFBet le code PIN,20 mille.m) Les
Paramètre | Le symbole | - Je vous en prie. | - Je sais. | Je suis désolé. | Unité | Nom de l'entreprise | |
Émetteur | |||||||
Longueur d'onde centrale | Lc | 1280 | 1310 | 1340 | Nm | Les données sont fournies par les autorités compétentes de l'État membre. | |
1510 | 1550 | 1580 | Nm | Le nombre de fois où les données sont utilisées | |||
Largeur spectrale*Nou4 | ∆λ | 4 | Nm | Le FP-LD | |||
1 | Nm | DFB-LD | |||||
Puissance de sortie moyenne | PÀ l'extérieur | - 9 | - 3 | dBm | |||
Taux d'extinction | Urgence | 10 | dB | ||||
Puissance moyenne de l'émetteur OFF | PÉteint | - 45 ans. | dBm | ||||
Sortie œil optique | Conforme au masque pour les yeux Telcordia GR-253-CORE et à l'EEE 802.3ah-2004 | ||||||
Récepteur | |||||||
Longueur d'onde centrale | Lc | 1510 | 1580 | Nm | Les données sont fournies par les autorités compétentes de l'État membre. | ||
1280 | 1340 | Nm | Le nombre de fois où les données sont utilisées | ||||
Sensitivité*Nou5 | PDans | - 22 ans. | dBm | ||||
Surcharge du récepteur | Surcharge | - 3 | dBm | ||||
Perte de retour optique | 12 | dB | |||||
Les actifs détenus | Lose | - 35 ans. | dBm | ||||
Dépôt de garantie | Résultats | - 25 ans | dBm | ||||
L' hystérésis de LOS | 0.5 | 4 | dB |

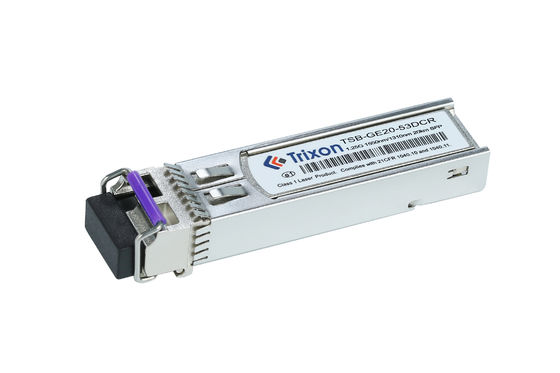

Le module émetteur-récepteur Trixon TSB-GE20-53DCR 1.25G SFP est conçu pour fournir une communication de données fiable sur 20 km de fibre monomode.Il offre une plage de température étendue de -5°C à +70°C et dispose d'un DDMI pour une meilleure performanceIl est alimenté par une seule alimentation 3.3V et une interface logique TTL. L'interface est un seul connecteur LC pour une connexion facile.Le module émetteur-récepteur 25G SFP est une solution idéale pour les besoins de communication et de mise en réseau de donnéesIl est conçu pour fournir des performances fiables pour les applications nécessitant un transfert de données à grande vitesse sur de longues distances.Ce module émetteur-récepteur polyvalent présente une faible consommation d'énergie et est hautement compatible avec une large gamme deLe module émetteur-récepteur SFP Trixon TSB-GE20-53DCR 1.25G est un choix idéal pour les besoins de communication de données et de réseautage.Il offre une plage de température étendue de -5°C à +70°C, DDMI, seule alimentation 3.3V et interface logique TTL, et un seul connecteur LC pour une connexion facile.Ce module émetteur-récepteur fiable et polyvalent est fabriqué en Chine et offre une solution rentable pour les besoins de communication de données et de réseautage.
Personnalisation de la longueur d'onde: Ce récepteur prend en charge la transmission unidirectionnelle entre les longueurs d'onde de 1550 nm et 1310 nm.Vous pouvez choisir la configuration de longueur d'onde appropriée en fonction de vos besoins spécifiques réseau.
Distance de transmission: Cet émetteur-récepteur est conçu pour la fibre mono-mode (SMF) avec une distance de transmission maximale de 20 km.vous pouvez contacter le fournisseur ou le fabricant pour savoir si d'autres versions ou options sont disponibles.
Plage de température de fonctionnement: L'émetteur-récepteur TSB-GE20-53DCR standard fonctionne dans la plage de température de -5°C à +70°C. Si votre application nécessite une plage de température plus large,vous pouvez demander à votre fournisseur ou fabricant s'il existe des versions personnalisables pour des conditions de température plus ou moins élevées.
Type de connecteur à fibre optique: Ce récepteur utilise un connecteur à fibre optique standard, généralement du type LC (Lucent Connector).vous pouvez discuter avec votre fournisseur ou fabricant s'il existe des versions personnalisables disponibles pour votre type de connecteur spécifique.
Nous fournissons un soutien technique et des services pour le module SFP.
Nous offrons un service à la clientèle et une assistance technique 24 heures sur 24, 7 jours sur 7, par téléphone, e-mail et chat en ligne.
Nous offrons également une large gamme de services pour aider à l'installation, la maintenance et le dépannage.optimisation des performances, et résoudre tout problème matériel ou logiciel.
Nous offrons une couverture de garantie complète pour le module SFP Transceiver.
Le module émetteur-récepteur SFP doit être emballé dans un emballage de protection statique afin de minimiser le risque de dommages ESD (décharge électrostatique).Chaque module doit être emballé individuellement avec une protection ESD et l'emballage doit être étiqueté avec le numéro de pièce et d'autres informations pertinentes..
Pour l'expédition, le module émetteur-récepteur SFP doit être expédié dans une boîte en carton solide avec un rembourrage et une étiquette appropriés.
Fiche de référence Code du fichier: DS100033
