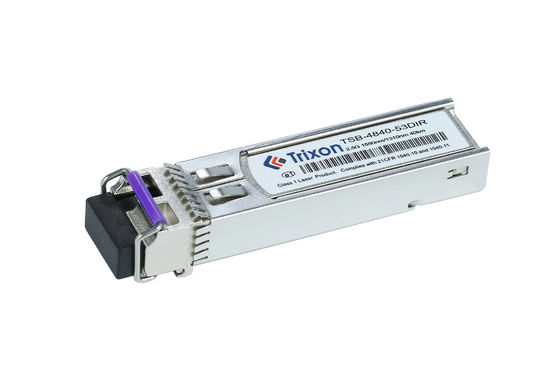

L'émetteur-récepteur SFP bidirectionnel OC-48/STM-16 est un module à haute performance et rentable pour les systèmes de communication par fibre optique.Ce module prend en charge l'interface de connecteur LC unique et le débit de données de fonctionnement jusqu'à 2Il est conforme à la norme SFP MSA et à la norme RoHS.
Le module émetteur-récepteur SFP est conçu pour une utilisation avec des fibres mono-mode (SMF) et une longueur d'onde de 1550nm/1310nm. Il convient à des applications telles que l'accès optique,accès à la région métropolitaine et liaisons entre bâtimentsIl est doté d'une faible consommation d'énergie, d'un faible coût et d'une fiabilité élevée, et est conforme à l'accord multi-sourcing (MSA) sur le petit facteur de forme.
Ce module émetteur-récepteur est idéal pour les applications nécessitant un émetteur-récepteur optique à haute performance et à faible coût avec des fonctionnalités avancées.Il prend en charge le fonctionnement full-duplex et est conçu pour répondre et dépasser les exigences des normes LR et LCCe module est compatible avec une grande variété de systèmes optiques et offre des débits de données élevés avec d'excellentes performances.
L'émetteur-récepteur OC-48/STM-16 bidirectionnel SFP fournit une solution idéale pour les besoins de communication optique à haute vitesse et à faible coût.émetteur-récepteur optique à faible coût avec des fonctionnalités avancéesGrâce à son débit de données élevé, sa faible consommation d'énergie et sa conception robuste, l'unité est un choix idéal pour une variété d'applications.
| Attribut | Valeur |
|---|---|
| Nom du produit | OC-48/STM-16 Émetteur-récepteur SFP bidirectionnel |
| Taux de données | Jusqu'à 2,5 Gbps |
| Distance | 40 km |
| Énergie | L'alimentation électrique à 3,3 V unique et l'interface logique TTL |
| Type de fibre | FSM |
| Longueur d'onde | 1550 nm/1310 nm |
| DDMI | Je suis désolé. |
| Type de connecteur | Interface de connecteur LC unique |
| Plage de température | -40°C à +85°C |
| à prise électrique | Coupe à chaud |
(1310nm/1550nm,DFBet le code PIN,40Km) Les
| Paramètre | Le symbole | - Je vous en prie. | - Je sais. | Je suis désolé. | Unité | Nom de l'entreprise | ||
| Émetteur | ||||||||
| Longueur d'onde centrale | Lc | 1260 | 1310 | 1360 | Nm | Les données sont fournies par les autorités compétentes de l'État membre. | ||
| 1500 | 1550 | 1580 | Nm | Le nombre de fois où les données sont utilisées | ||||
| Largeur spectrale*Nou4 | ∆λ | 1 | Nm | DFB-LD | ||||
| Puissance de sortie moyenne | PÀ l'extérieur | - Deux. | +3 | dBm | ||||
| Taux d'extinction | Urgence | 8.2 | dB | |||||
| Puissance moyenne de l'émetteur OFF | PÉteint | - 45 ans. | dBm | |||||
| Sortie œil optique | Compatible avec l'UIT-T G.957 | |||||||
| Récepteur | ||||||||
| Longueur d'onde centrale | Lc | 1530 | 1550 | 1570 | Nm | Les données sont fournies par les autorités compétentes de l'État membre. | ||
| 1260 | 1310 | 1360 | Nm | Le nombre de fois où les données sont utilisées | ||||
| Sensitivité*Nou5 | PDans | - 20 ans. | dBm | Les données sont fournies par les autorités compétentes de l'État membre. | ||||
| - 27 ans | dBm | Le nombre de fois où les données sont utilisées | ||||||
| Surcharge du récepteur | Surcharge | - 9 | dBm | |||||
| Perte de retour optique | 12 | dB | ||||||
| Les actifs détenus | Lose | - Quarante deux. | dBm | |||||
| Dépôt de garantie | Résultats | - 28 ans | dBm | |||||
| L' hystérésis de LOS | 0.5 | 4 | dB | |||||
Note4: VSCEL LD et FP LD ont mesuré la largeur spectrale RMS, DFB LD a mesuré la largeur spectrale 20 dB.
Note5: La puissance optique moyenne minimale mesurée au BER inférieur à 1E-10@pattern est PRBS27-1@ER=10dB.
Réseaux de télécommunications: Il peut être déployé dans les réseaux de télécommunications pour la transmission de données à grande vitesse, par exemple dans les infrastructures de base ou les connexions longue distance.
Réseaux métropolitains (MAN): L'émetteur-récepteur peut être utilisé dans les MAN pour fournir une connectivité entre différents emplacements d'une ville ou d'une région métropolitaine.
Centres de données: Il peut être utilisé dans des environnements de centre de données pour connecter des commutateurs, des routeurs et d'autres équipements réseau via une fibre mono-mode.
Fibre à domicile (FTTH): L'émetteur-récepteur peut être utilisé dans les déploiements FTTH pour fournir un accès Internet haut débit aux utilisateurs résidentiels et professionnels sur de longues distances.
Backhaul sans fil: Il peut être utilisé dans des applications de backhaul sans fil pour connecter des stations de base et transmettre des données via des liaisons en fibre optique.
Applications de radiodiffusion et vidéo: L'émetteur-récepteur peut être utilisé dans les applications de radiodiffusion et vidéo pour transmettre des signaux vidéo de haute qualité sur de longues distances.
Réseaux industriels: Il peut être déployé dans des environnements industriels pour une communication de données fiable et à grande vitesse, comme dans les secteurs du pétrole et du gaz, des transports ou de la fabrication.
Longueur d'onde: selon vos besoins, vous pouvez choisir parmi différentes combinaisons de longueurs d'onde pour répondre à vos besoins spécifiques en matière de fibre et de distance de transmission.
Distance de transmission: vous pouvez personnaliser la distance de transmission pour l'adapter à différentes architectures réseau et besoins de transmission.
Plage de température de fonctionnement:Vous pouvez personnaliser la plage de température de fonctionnement en fonction des exigences des conditions environnementales pour assurer la fiabilité et la stabilité de l'appareil dans diverses conditions de température.
Compatibilité: Vous pouvez choisir de personnaliser l'interface pour qu'elle soit compatible avec des périphériques ou des protocoles réseau spécifiques afin d'assurer une intégration transparente avec les équipements existants.
Exigences particulières: Si vous avez d'autres exigences particulières, telles que le budget énergétique, les performances optiques, la taille, etc., vous pouvez en discuter en détail avec le fournisseur et personnaliser le TSB-GE10-53DIR.
Nous offrons un support technique et un service pour notre module émetteur-récepteur SFP. Notre personnel amical et compétent est disponible pour vous aider avec toutes les questions ou préoccupations que vous pourriez avoir sur notre produit.
Nous sommes fiers d'offrir à nos clients la meilleure expérience et la meilleure qualité de service.N'hésitez pas à nous contacter.!
Emballage et expédition du module SFP Transciver
Le module SFP Transciver est emballé dans une boîte avec un coussin intérieur à l'épreuve des chocs.La boîte est ensuite placée dans une plus grande boîte d'expédition avec suffisamment d'amortissement pour protéger le produit pendant le transport.La boîte d'expédition est scellée et étiquetée avec l'adresse de destination et les coordonnées.
Fiche de référence Code du fichier: DS100040
