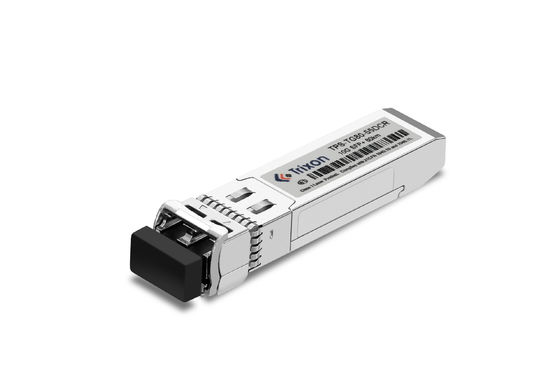

Le module émetteur-récepteur SFP+ est un module émetteur-récepteur pluggable plus petit facteur de forme conçu pour répondre aux exigences des applications de communication optique haute performance.Il fournit différentes longueurs d'onde dans les longueurs d'onde de bande C sur le réseau 100 GHz DWDM ITU avec type de fibre SMFIl est conforme à la norme SFF-8431 et SFF-8432 et dispose d'une interface de connecteur LC Duplex.
| Les spécifications | Détails |
|---|---|
| Nom du produit | Module d'émetteur-récepteur DWDM 10G SFP+ |
| DDM/DOM | - Oui, oui. |
| Longueur d'onde | Disponible dans toutes les longueurs d'onde de bande C sur le réseau DWDM ITU de 100 GHz |
| Interface optique | Interface du connecteur LC duplex |
| Distance | Jusqu'à 20 km |
| Lien budgétaire | 19 dB |
| Laser | DWDM EML et APD |
| Plage de température | -40°C à +85°C |
| Conformité | Conforme à la norme SFF-8431 et à la norme SFF-8432 |
| Taux de données | 10.3 Gb/s |
| (XX)Valeur | Le canal |
Fréquence (THz) |
Longueur d'onde (nm) |
(XX)Valeur | Le canal |
Fréquence (THz) |
Longueur d'onde (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3 Gbps,19 dB Budget de puissance)
| Paramètre | Le symbole | - Je vous en prie. | - Je sais. | Je suis désolé. | Unité | Nom de l'entreprise | |
| Émetteur | |||||||
| Longueur d'onde centrale | Lc | 1527.99 | Les produits | 1567.13 | Nm | XX:Note 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Puissance de sortie moyenne | PÀ l'extérieur | 1 | 5 | dBm | |||
| Taux d'extinction | Urgence | 8.2 | dB | ||||
| Ratio de suppression du mode latéral | SMSR | 30 | dB | ||||
| Puissance moyenne de l'émetteur OFF | PÉteint | - 30 ans | dBm | ||||
|
Transmetteur et dispersion Pénalty |
TDP | 2 | dB | ||||
| Consommation d'électricité | 1.8 | W | |||||
| Sortie œil optique | Conforme à la norme IEEE 802.3ae | ||||||
| Récepteur | |||||||
| Sensitivité*Nou4 | PAPD | - 24 ans | dBm | Note 6 | |||
| Surcharge du récepteur | Surcharge | - 7 ans | dBm | ||||
| Les actifs détenus | Lose | - 35 ans. | dBm | ||||
| Dépôt de garantie | Résultats | - 25 ans | dBm | ||||
| L' hystérésis de LOS | 0.5 | 4 | dB | ||||
| Réflectivité du récepteur | - 27 ans | dB | |||||
Note4: La puissance optique moyenne minimale mesurée à la BER inférieure à 1E-12@modèle est PRBS231-1@ER = 4 dB.
Note5: Récepteur PIN
Note6: récepteur APD, PRBS 2^31-1, BER 10^-12
Réseaux de télécommunications: le module peut être utilisé dans les réseaux de télécommunications pour permettre la transmission de données à grande capacité et sur de longues distances.Il permet aux fournisseurs de services d'élargir leur portée réseau et d'offrir une connectivité fiable aux clients sur de longues distances.
Interconnexions de centres de données: Il convient à l'interconnexion de centres de données situés à distance.le soutien au transfert efficace de grands volumes de données.
Réseaux de zone métropolitaine (MAN): les MAN relient différents emplacements au sein d'une ville ou d'une zone métropolitaine.Le module TPD-TG20-XXDIR peut être utilisé dans les MAN pour établir des connexions à grande vitesse et longue distance., facilitant une communication efficace entre les différents sites.
Réseaux étendus (WAN): Les WAN relient des emplacements géographiquement dispersés, tels que des bureaux, des succursales ou des centres de données.Le module permet une transmission de données fiable et à grande vitesse sur de longues distances, favorisant une communication et une collaboration efficaces entre les sites éloignés.
Fibre à l'extrémité (FTTx): le module peut être déployé dans des réseaux FTTx, tels que la fibre à domicile (FTTH) ou la fibre à l'entreprise (FTTB), pour fournir des services haut débit sur de longues distances.Il permet aux fournisseurs de services de fournir des connexions à large bande passante aux clients résidentiels et commerciaux.
Backhaul sans fil: Il peut être utilisé dans l'infrastructure de réseau sans fil pour le backhaul des données depuis des emplacements distants vers le réseau central sur de longues distances.Le module prend en charge la transmission de données de grande capacité, ce qui est essentiel pour répondre à la demande croissante de données et de connectivité mobiles.
Sélection de la longueur d'onde: la technologie DWDM permet l'utilisation de plusieurs longueurs d'onde dans le spectre C-Band (généralement de 1525 nm à 1565 nm) pour la communication optique.Si vous avez des exigences spécifiques de longueur d'onde dans la bande CVous pouvez discuter de votre choix de longueur d'onde avec le fabricant.
Distance: le module TPD-TG20-XXDIR standard a une capacité de distance de 20 km. Si vous avez besoin d'une distance de transmission plus ou moins longue,vous pouvez discuter de vos besoins avec le fabricant pour explorer la disponibilité d'options personnalisées.
Plage de température: si la plage de température standard de -40°C à +85°C ne correspond pas à votre environnement de fonctionnement,vous pouvez vous renseigner sur la possibilité de personnaliser la plage de température pour mieux répondre à vos conditions spécifiques.
Type de connecteur: le module peut être livré avec un type de connecteur spécifique (par exemple, LC, SC).vous pouvez discuter de la possibilité de personnalisation avec le fabricant.
Budget énergétique: si vous avez des exigences spécifiques en matière de budget énergétique pour votre réseau, vous pouvez en discuter avec le fabricant pour déterminer si le module peut être personnalisé pour répondre à ces exigences.
Compatibilité: si vous avez des problèmes de compatibilité avec votre équipement ou votre réseau existant,vous pouvez discuter avec le fabricant pour vous assurer que le module personnalisé sera compatible avec votre environnement spécifique.
Support technique et services pour les modules émetteurs-récepteurs SFP+
Nous fournissons un support technique et des services pour le module émetteur-récepteur SFP+.
Nous avons des ingénieurs et des techniciens expérimentés qui peuvent vous aider avec tous les problèmes techniques que vous pourriez avoir.Notre équipe peut fournir des conseils et des solutions pour une grande variété de problèmes liés au module SFP + Transceiver.
Nous offrons également des mises à jour et des mises à niveau logicielles, ainsi qu'une assistance technique pour l'installation et la configuration du produit.Notre équipe d'experts peut vous aider à tirer le meilleur parti de votre module émetteur-récepteur SFP +.
Si vous avez besoin d'un support technique ou d'un service pour votre module émetteur-récepteur SFP+, veuillez nous contacter et nous serons heureux de vous aider.
Le module émetteur-récepteur SFP+ sera emballé en toute sécurité dans une boîte étanche et imperméable.La boîte sera scellée avec une étiquette inaltérable pour s'assurer que le produit reste intact pendant le processus d'expédition.
Le module émetteur-récepteur SFP+ sera expédié via un service de livraison fiable et sécurisé.Le service de livraison fournira des informations de suivi et une confirmation de livraison pour garantir que le produit est livré en toute sécurité et à temps.
Fiche de référence Code du fichier: DS210007
