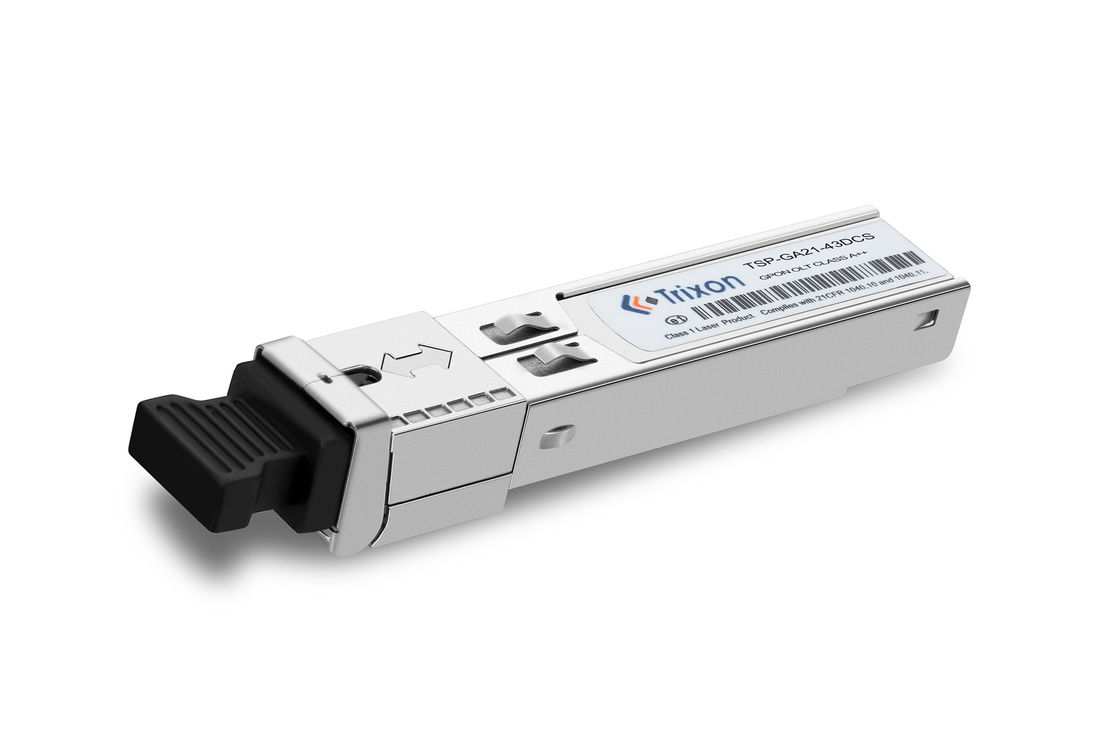

L'émetteur-récepteur TSP-GA21-43DCS est un module branché à petit facteur de forme pour les communications de données optiques en série telles que l'UIT-T G.984Il est avec le connecteur SFP à 20 broches pour permettre la capacité de prise à chaud.
Ce module est conçu pour la fibre mono-mode et fonctionne à une longueur d'onde nominale de 1490 nm.
La section émetteur utilise un laser DFB de 1490 nm et est un laser de classe 1 conforme à la norme internationale de sécurité IEC-60825.
Paramètres techniques:
Spécifications de performances
| Paramètre | Le symbole | - Je vous en prie. | - Je sais. | Je suis désolé. | Unité |
| SMF de diamètre de noyau de 9 μm | 20 | En kilomètres | |||
| Taux de données |
Le TX 2.488 Le RX 1.244 |
Le taux de débit | |||
| Émetteur | |||||
| Longueur d'onde centrale | LC | 1480 | 1490 | 1500 | Nm |
| Largeur spectrale (-20 dB) | Δλ | 1 | Nm | ||
| Puissance de sortie moyenne | AOP | - 4 | 0 | dBm | |
| Taux d'extinction | Urgence | 8.2 | dB | ||
| Puissance moyenne de l'émetteur OFF | - 39 ans | dBm | |||
| Sanction pour dispersion de l'émetteur | TDP | 1 | dB | ||
| Sortie œil optique | Conforme à l'UIT-T G.984.2 | ||||
| Récepteur | |||||
| Longueur d'onde centrale | 1260 | 1310 | 1360 | Nm | |
| Sensitivité*note3 | Le SEN | - 22 ans. | dBm | ||
| Surcharge du récepteur | SAT | 0 | dBm | ||
| Perte de retour optique | - 20 ans. | dB | |||
| SD Dé-affirmer | - 32 ans. | dBm | |||
| Le SD affirme | - 45 ans. | dBm | |||
| Hystérésis SD | 0.5 | 4 | dB | ||
Ce module convient aux réseaux GPON, aux réseaux d'accès à la fibre optique (FTTH) et à d'autres scénarios d'application de communication optique nécessitant une transmission à fibre unique.transmission longue distance et fiabilité élevée.
Assistance technique: Le fabricant ou le fournisseur offre généralement un support technique pour aider les clients à résoudre des questions, des problèmes ou des problèmes liés au module.,l'assistance par courrier électronique ou un portail d'assistance en ligne.
Documentation et ressources: le fabricant fournit généralement la documentation du produit, telle que des manuels d'utilisation, des fiches de données et des notes d'application,pour guider les clients dans l'utilisation et l'intégration efficaces du module.
La garantie: The module may come with a warranty period during which the manufacturer is responsible for repairing or replacing the module if it experiences any defects or failures under normal operating conditions.
Services sur le terrain: Dans certains cas, le fabricant peut offrir des services sur le terrain, où des techniciens sont envoyés pour aider à l'installation, à l'entretien ou au dépannage sur place.
Formation: Les fabricants peuvent fournir des programmes ou des ressources de formation pour aider les clients à comprendre les caractéristiques, les fonctionnalités et les meilleures pratiques du module pour le déploiement et l'exploitation.
Emballage: le module est généralement emballé dans un boîtier ou une boîte de protection pour assurer sa sécurité pendant le transport.L'emballage peut comporter des matériaux antistatiques pour empêcher les décharges électrostatiques et les dommages au module..
Méthode d'expédition: le module peut être expédié en utilisant diverses méthodes en fonction des préférences du client et des politiques d'expédition du fournisseur.ou services de messagerie.
Documentation d'expédition: le vendeur prépare habituellement la documentation d'expédition nécessaire, y compris une facture commerciale, une liste d'emballage,et tous les formulaires ou déclarations en douane requis pour les expéditions internationales.
Suivi et assurance: selon la méthode d'expédition choisie, le vendeur peut fournir un numéro de suivi pour suivre l'avancement de l'expédition.Une couverture d'assurance pour le colis peut également être disponible pour protéger contre la perte ou les dommages pendant le transit.
Considérations relatives aux expéditions internationales: pour les expéditions internationales,le vendeur doit se conformer à la réglementation douanière et veiller à ce que toute la documentation d'importation/d'exportation nécessaire soit préparée et accompagnée de l'expédition.
